Cisco Packet Tracer EP2

Practica 2 en Cisco Packet Tracer

En esta ocasión continuaremos trabajando con el software de Cisco Packet Tracer, como primer punto el profesor ilustro la topografía correspondiente en el pizarrón, la cual es la siguiente:

Podemos observar que contamos con 3 routers, 2 switches, 1 server y 2 computadoras. De igual forma utilizamos cable cruzado, cable directo y cable serial para lograr la conexión entre los distintos dispositivos, los pasos a ejecutar son los siguientes:

1).- Como primer punto representamos la topologia impuesta por el profesor en el software de Cisco.

2).- Realizamos las conexiones entre los distintos dispositivos y si alguno de ellos tales como los routers no cuentan con un slot dedicado a las conexiones seriales se debe de integrar.

3).-Realizamos el subneteo necesario para poder obtener las direcciones IP necesarias, para ello obtuvimos una IP la cual es 148.220.0.0 y a partir de ellas realizariamos el subneteo deseado.

4).- Una vez realizado el proceso del subneteo se prosigue a realizar la configuración de cada uno de los equipos que componen a la topologia.

*Ejemplo de Configuración implementada*

Router> enable

Router# configure terminal

Router(config)# Hostname CDMX

CDMX(config)# interface g/0

CDMX(config-if)ip address 148.220.3.62   255.255.255.192

CDMX(config-if)no shutdown

CDMX(config-if)exit

CDMX(config)# interface s0/0/0

CDMX(config-if)ip address 148.220.3.65   255.255.255.252

CDMX(config-if)no shutdown

CDMX(config-if)exit

5).- Cuando teniamos todos los equipos con una debida configuración se procede a probar si las conexiones han tenido exito, para lo cual tendremos que interactuar con una de las computadoras elegidas en la topologia y tendremos que mandar un ping, el resultado fue el siguiente:

Esto corresponde a la semana número 12.

En el mundo real :o

Despues de realizar esta prueba en cisco packet tracer, era momento de interactuar directamente con los routers y hacer algo similar a lo publicado pero esta vez con componentes fisicos.

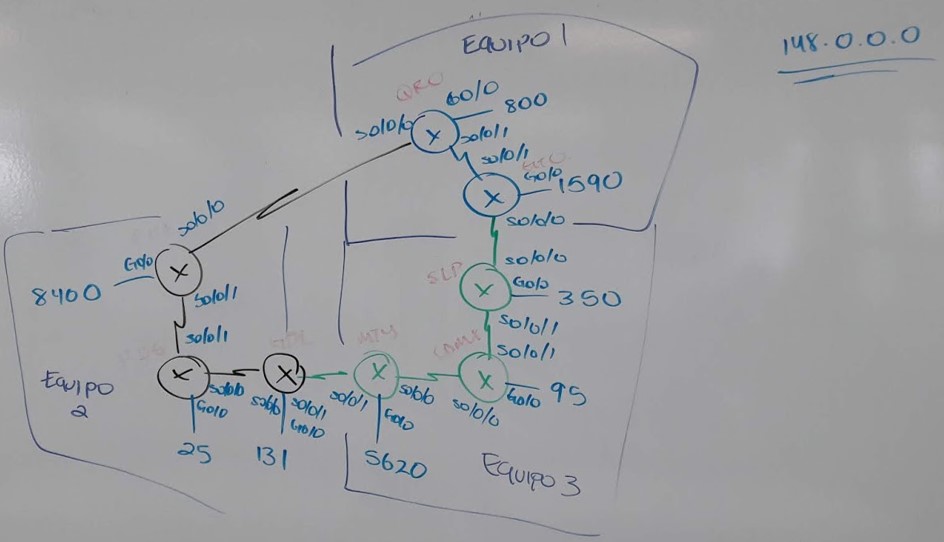

El salón se dividio en 3 equipos, la topologia era la siguiente:

Se me otorgo el equipo 3 por lo tanto nos encargariamos de SLP,CMDX y MTY, como primer punto procedimos a hacer el subneteo para poder obtener los datos necesarios, una vez obtenido los resultados fueron los siguientes:

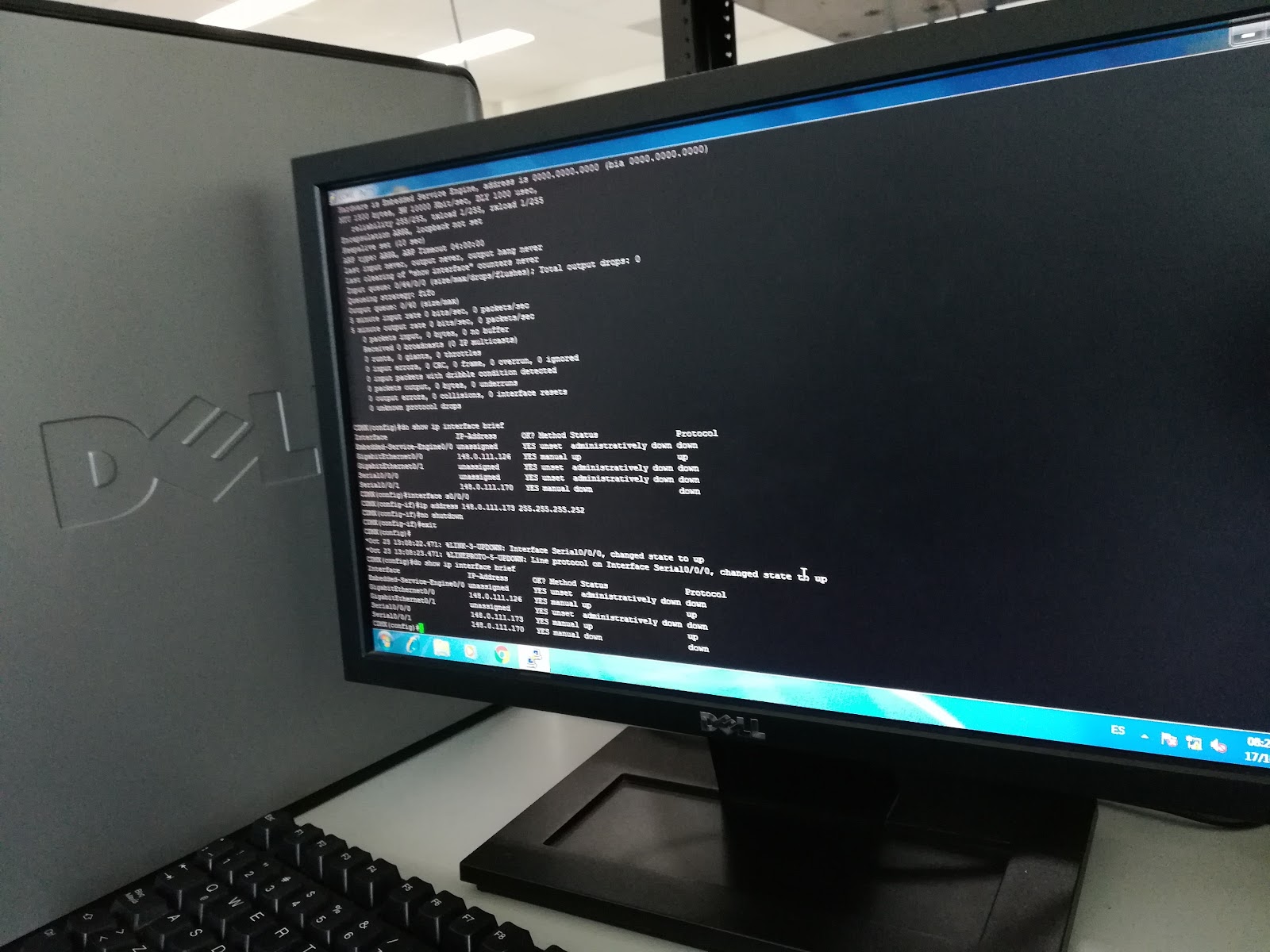

Una vez hecho esto, solicitamos el material necesario para poder realizar la conexión de nuestros componentes, una vez realizado las conexiones debidas pasamos a la configuración de cada uno de los equipos, para ello tuilizamos el subneteo que anteriormente habiamos realizado y con el realizamos algo similar a lo expuesto previamente en esta publicación(Router> enable...), internamente o localmente pudimos realizarlo, cabe mencionar que utilizamos las 2 horas de clase para poder lograr la configuración y a pesar de esto la practica no resulto un exito, ya que no pudimos realizarlo los 3 equipos.

Muy a pesar de esto cabe mencionar que estas interacciones son buenas para terminar de aprender los diferentes conceptos previamente aprendidos.

-Publicación perteneciente a la semana número 12 y número 13.
